스팬클램프 스냅인
SpanClamps 스냅인 XNUMX/XNUMX 회전

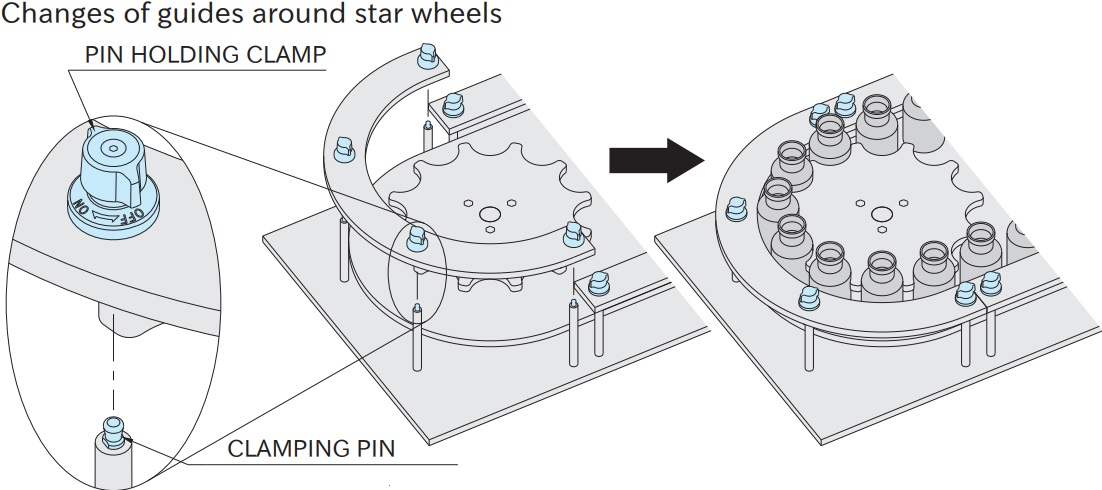

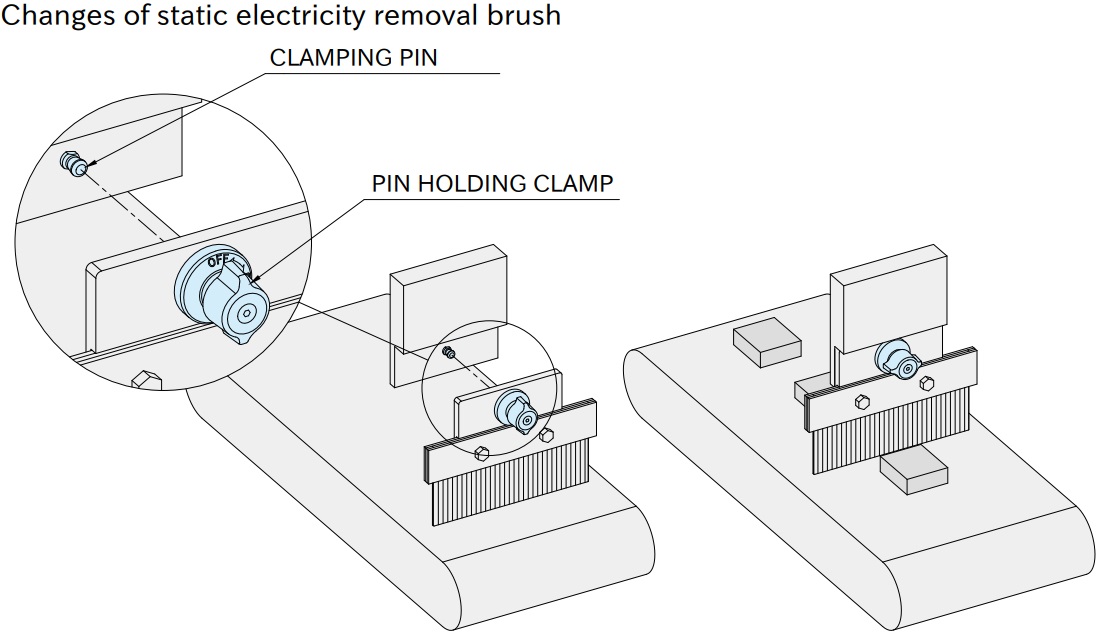

공간 절약형 애플리케이션을 위한 잦은 전환을 위한 빠른 잠금
하이라이트
클램핑 핀이 있는 최소 공간 요구 사항
최소 판 두께 : 6mm 또는 스페이서 SCQTS 포함 3mm
안전을 위한 ON/OFF 표시기
스테인레스 스틸로 제공
볼 잠금 장치에 의한 높은 유지력
스냅인 XNUMX/XNUMX 회전 스터드 선택
|
플라스틱 손잡이 SCSIQT-P |
금속 손잡이 SCSIQT |
스테인레스 스틸 노브 SCSIQT-S |
|
|
 |
 |
|---|---|---|
| SCSIQT0610-P | SCSIQT0610 | SCSIQT0610-S |
| SCSIQT0614-P | SCSIQT0614 | SCSIQT0614-S |
스냅인 핀 선택
| 스냅인 핀 | 적절한 스냅인 XNUMX/XNUMX 회전 |
|
|
SCSIQT0610-P SCSIQT0610 SCSIQT0610-S |
|
|
SCSIQT0614-P SCSIQT0614 SCSIQT0614-S |
스페이서 SCQTS는 3mm 이상, 6mm 패널 두께 미만에 필요합니다.
 |
스페이서 부품 번호 |
호환되는 스냅인 분기 회전 스터드 |
| SCQTS25 | SCSIQT0610-P, SCSIQT0610, SCSIQT0610-S | |
| SCQTS34 | SCSIQT0614-P, SCSIQT0614, SCSIQT0614-S |

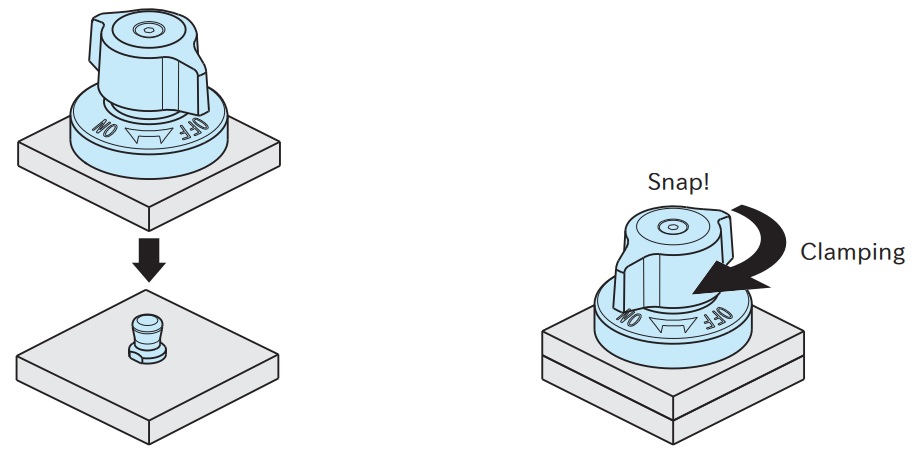

사용하는 방법
- 노브가 "OFF" 위치에 있는지 확인하고 핀 고정 클램프를 클램핑 핀 위에 놓습니다.
- 클램핑을 위해 노브를 "ON" 위치로 돌립니다.

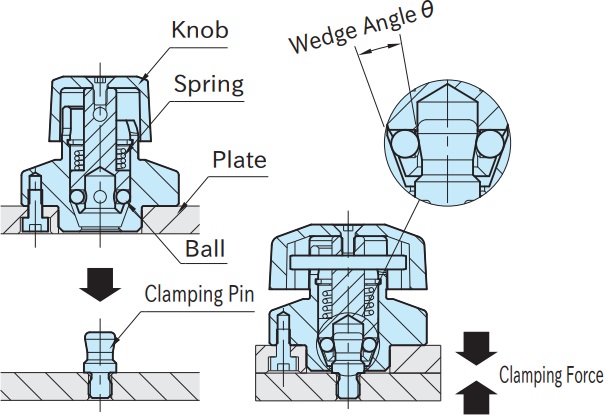

기능
XNUMX개의 볼이 클램핑 핀을 잡고 클램핑을 위해 플레이트를 당깁니다.
핀 클램핑 설계로 공간 절약형 적용 가능
